В своей основе 3D CAD-моделирование — это процесс создания математически точных цифровых копий физических объектов с помощью параметрического ПО, такого как SolidWorks, КОМПАС-3D или FreeCAD. Каждый серийный продукт, с которым вы сталкиваетесь ежедневно — от смартфона в руке до кресла и автомобиля — начинался с 3D CAD-модели еще до того, как был отрезан, отлит или напечатан первый кусок материала. Это руководство охватывает базовые принципы, которые необходимо понимать каждому разработчику продуктов, изобретателю и заказчику инженерных услуг перед запуском профессионального 3D-проектирования — будь то прототипирование, массовое производство или любой промежуточный этап.

Что такое 3D CAD-моделирование и почему оно важно

Создание 3D CAD-модели начинается с 2D-эскиза — контура, заданного линиями, дугами и размерами, который затем выдавливается, вращается или протягивается по траектории для образования трехмерного тела. Каждая операция («элемент» или «фича») строится поверх предыдущей в логической последовательности, фиксируемой в дереве построения. Такой параметрический подход означает, что каждый размер является переменной: измените диаметр отверстия с 5 мм на 6 мм, и все зависимые элементы — цековка, ответный паз в соседней детали, выносная надпись на чертеже — обновятся автоматически.

Именно параметрический интеллект отличает профессиональные CAD-системы от полигонального скульптинга в Blender или ZBrush. Полигональные инструменты создают визуально красивые органические формы, но не могут сохранять точные размерные связи, генерировать чертежи по ГОСТ/ЕСКД или экспортировать геометрию с технологическими метаданными (допуски, свойства материалов, шероховатость). Если ваш проект предполагает изготовление реальной физической детали любым методом, параметрическое 3D CAD-моделирование — единственно верная отправная точка.

Выбор ПО для профессиональной 3D CAD-работы

SolidWorks остается одним из самых популярных решений в сфере коммерческого проектирования и машиностроения. Его параметрический движок позволяет создавать детали, сборки, работать с листовым металлом, сварными конструкциями, пресс-формами и проводить прочностной анализ.

В российском сегменте и для решения задач импортозамещения ведущую роль играет КОМПАС-3D. Он полностью адаптирован под стандарты ГОСТ и оформление документации по ЕСКД, отлично справляется с машиностроительным проектированием и крупными сборками. В качестве доступной бесплатной альтернативы с открытым исходным кодом часто выбирают FreeCAD, который подходит для базового параметрического моделирования без лицензионных расходов. Autodesk Fusion 360 предлагает облачную экосистему, но уступает полнофункциональным CAD-комплексам в вопросах PDM и масштабной производственной интеграции.

Для заказчика выбор софта исполнителем имеет критическое значение: модель, созданная «нативно» в основной системе проекта, корректно передает дерево построения и легко редактируется. Перевод модели из сторонней программы часто превращает ее в «немое» импортированное тело-объект без истории операций, где любое изменение требует пересборки с нуля.

Процесс профессионального 3D CAD-моделирования

Качественный проект по 3D-моделированию состоит из пяти этапов:

• Анализ требований: изучение эскизов, габаритов, материалов и способа производства для устранения неопределенностей до начала работы.
• Построение базовой геометрии: создание первичного эскиза с полным ограничением степеней свободы и формирование основного тела.
• Развитие элементов: добавление бобышек, ребер жесткости, отверстий, фасок и скруглений в логическом порядке с понятным именованием операций в дереве.
• Подготовка к производству: закладывание литейных уклонов, выемка внутренних полостей (оболочка для одинаковой толщины стенок) и назначение допусков на сопрягаемые поверхности.
• Документирование и экспорт: оформление чертежей по ГОСТ/ЕСКД, экспорт в STEP для ЧПУ-станков, STL для 3D-печати и подготовка спецификации (BOM).

Параметрическое моделирование против прямого редактирования

Параметрическое моделирование фиксирует каждое действие в дереве истории — изменение любого размера автоматически перестраивает всю деталь. Прямое редактирование («push-pull») позволяет быстро двигать грани, но не сохраняет логических связей.

Если проект предполагает правки (а это 99% реальных разработок), параметрика экономит огромный бюджет. Модель с правильным деревом построения стоит, условно, 6 000 ₽ на старте и требует по 1 500 ₽ за правку. Модель, выполненная прямым редактированием, стоит 4 000 ₽, но каждая правка обойдется в 8 000 ₽ из-за необходимости переделывать геометрию вручную. Экономия на старте полностью сгорает уже на втором круге правок.

Форматы файлов, которые вы должны получить от исполнителя

Полноценная сдача проекта должна включать:

• Исходные файлы программы (например, .SLDPRT / .SLDASM или .m3d / .a3d).
• Универсальный формат STEP (для передачи любому производству и ЧПУ-обработчикам).
• Формат STL с оптимальной плотностью сетки для 3D-печати.
• Чертежи в формате PDF (для быстрого согласования и контроля качества).

Сборочное моделирование — когда детали работают вместе

Большинство продуктов состоят из нескольких компонентов. Сборочное моделирование объединяет отдельные детали в единую среду, где проверяются зазоры, натяги, диапазоны движения и пересечения элементов.

Использование подсборок (например, отдельный узел петли с осью и втулкой) позволяет структурировать файл и сохранять производительность при увеличении числа деталей выше 20–50 штук. В комплект сборочной поставки входят: схема сборки («разнесенный вид»), автоматическая спецификация элементов (BOM), сечения сложных узлов и отчет об отсутствии геометрических пересечений.

Учет технологии производства с первого дня

Профессиональный CAD-дизайн учитывает специфику изготовления с первого эскиза:

• Литье под давлением: технологические уклоны 1–3°, постоянная толщина стенок (допуск до 10%) для предотвращения усадочных раковин, избегание поднутрений.
• ЧПУ-обработка: радиусы внутренних углов под фрезу (от 1.5–3 мм), отношение глубины карманов к ширине не более 4:1, наличие технологических базирующих поверхностей для зажима.

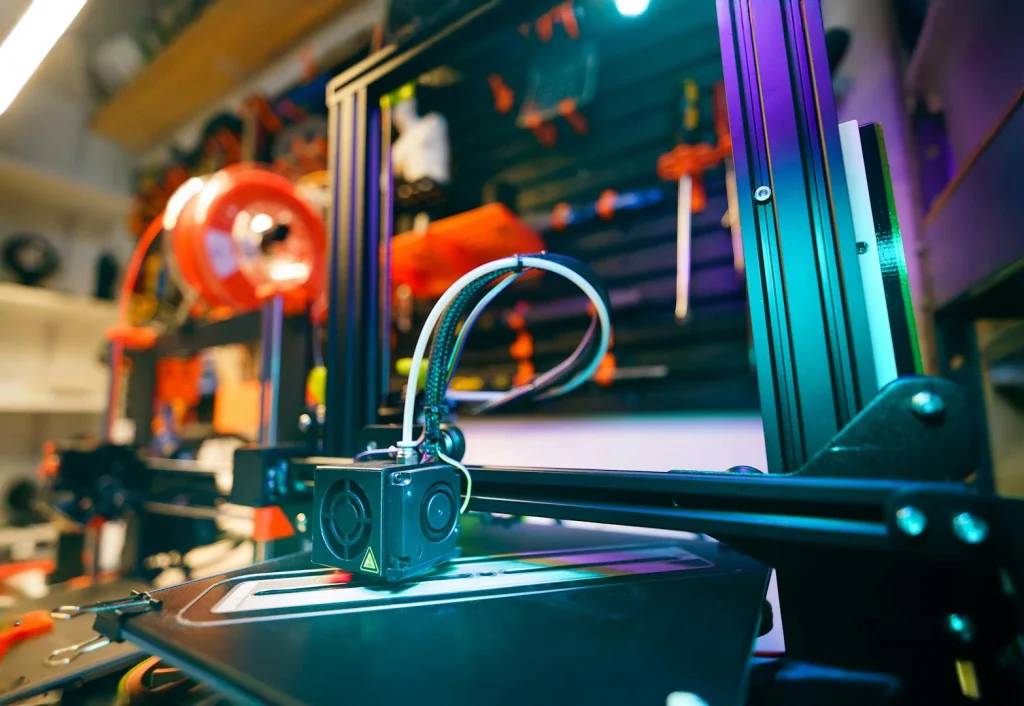

• 3D-печать: минимальная толщина стенки под сопло (от 1.2 мм для FDM с соплом 0.4 мм), углы нависания до 45° без поддержек, учет процента усадки пластика.

Типичные ошибки при заказе 3D-моделирования

• Размытое ТЗ: отсутствие четких габаритов и условий эксплуатации ведет к лишним итерациям.
• Выбор по минимальной цене: дешевая модель со «сломанным» деревом построения потребует полной переделки при первой же правке.
• Игнорирование технологии изготовления: модель, сделанная «просто красиво», может оказаться нетехнологичной для литья или ЧПУ.

Цены на услуги 3D CAD-моделирования

• Простые детали: от 3 500 до 7 000 ₽ (срок — от 24 часов).
• Сборочные узлы средней сложности: от 12 000 до 50 000 ₽.
• Комплексная разработка изделия (сборка, DFM-анализ, чертежи по ГОСТ, визуализация): от 50 000 до 200 000+ ₽.

В minicad.io исходные файлы, STEP, STL и чертежи входят в базовую стоимость без скрытых наценок.
