ЧПУ или 3D-печать: что выбрать для малой партии

Выбор между обработкой на станках с ЧПУ и 3D-печатью для партии от 5 до 100 деталей — одно из самых важных решений, с которыми сталкивается разработчик продукта. В споре «ЧПУ против 3D-печати» для мелкосерийного производства редко бывает единственный верный ответ. Всё сводится к четырём переменным: материал, который действительно нужен вашей детали, требуемый допуск на размеры, объём серии и возможность обработки геометрии традиционным инструментом. Ошибётесь с выбором — придётся переделывать оснастку посреди серии или столкнуться с тем, что печатная деталь деформируется под нагрузкой. Сделаете правильный выбор — получите масштабируемый процесс производства.

Большинство сравнений сводят всё к стоимости: ЧПУ — это дорого для малых партий, поэтому побеждает 3D-печать. Такая логика верна, но неполна. Реальные определяющие факторы — это требования к материалу, класс точности (допуски), объём партии и геометрия детали (приблизительно в таком порядке). Стоимость — это лишь результат взаимодействия этих четырёх параметров, а не изолированный критерий.

Если деталь обязательно должна быть металлической — из-за теплопроводности, прочностных нагрузок или требований стандартов — ЧПУ станет выбором по умолчанию. Аддитивные технологии для металла (DMLS, SLM) требуют постобработки, из-за чего их стоимость при партии до 100 штук обычно превышает затраты на ЧПУ. Если же достаточно инженерного полимера, аддитивная печать становится крайне конкурентоспособной и по цене, и по срокам. Допуски создают второе ограничение: необходимость выдерживать ±0,05 мм или точнее на критическом элементе обычно исключает FDM и существенно сужает выбор материалов для SLA.

3D-печать нагляднее всего побеждает при сложной геометрии. Внутренние каналы, ячеистые заполнители, сложные поднутрения, требующие множества переустановок и специальной оснастки на фрезерном станке — всё это экономически нецелесообразно при малых тиражах на ЧПУ. Деталь из нейлона PA12, напечатанная по технологии MJF, или деталь из ASA, выполненная методом FDM, объединяет все эти элементы за один запуск без затрат на подготовку производства.

Скорость итераций — ещё одно ключевое преимущество. Обновлённая модель из SolidWorks превращается в физическую деталь за считанные часы — никакой перенастройки траектории инструмента, никаких новых приспособлений, никакого минимального заказа для амортизации наладки. Для детали, которая всё ещё проходит испытания, каждый сокращённый цикл — это экономия дней и сотен долларов на оснастке.

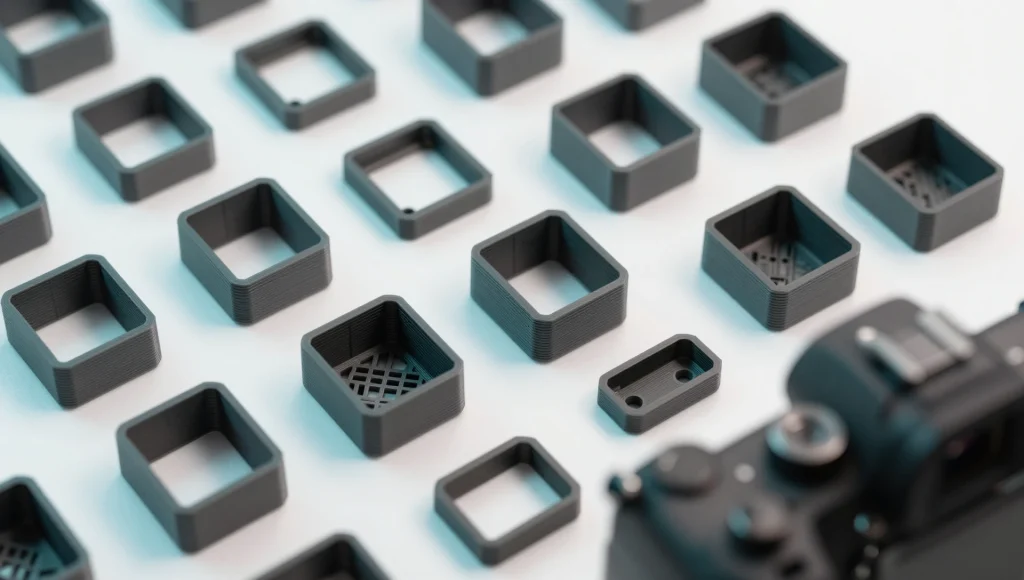

При партиях до 25 штук FDM-печать из PETG, ASA или Nylon 12 регулярно не уступает обработанному нейлону при изготовлении кронштейнов, корпусов и ненагруженных структурных элементов. Технология MJF с материалом PA12 позволяет получать изотропные детали, отлично работающие в реальных сборках. Наш сервис проектирования прототипов подготавливает и проверяет геометрию в SolidWorks для любого аддитивного процесса, соответствующего вашему тиражу и материалу.

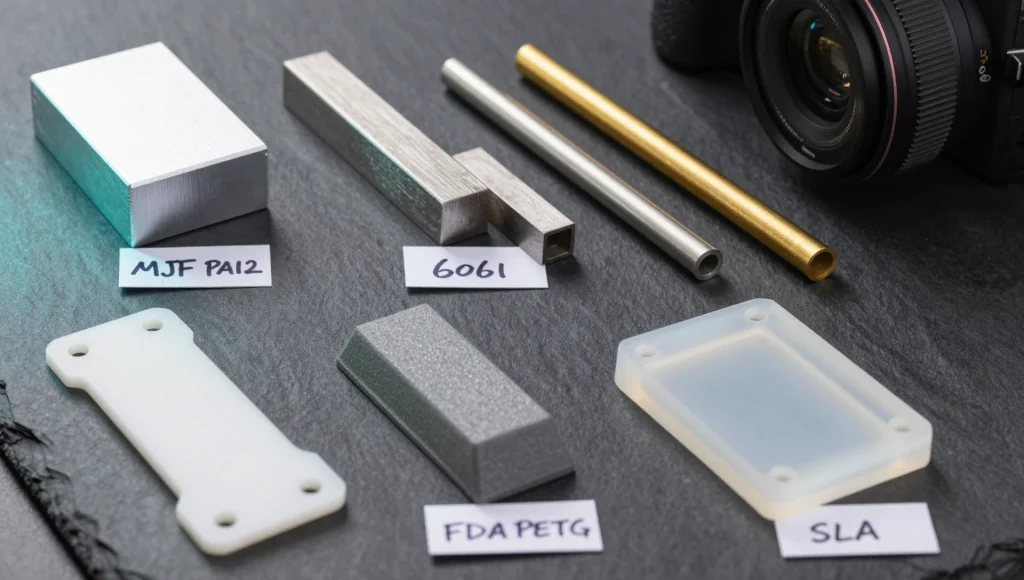

Расчёт меняется, если компромиссы по материалу недопустимы. Алюминий 6061, нержавеющая сталь 316L, латунь, титан — ЧПУ обрабатывает их все с высокой точностью и повторяемостью. 3D-печать металлом существует, но стоимость одной детали и постобработка (горячее изостатическое прессование, термообработка, шлифовка) редко оправдывают себя при тираже менее 100 штук, если только геометрия не является абсолютно необрабатываемой.

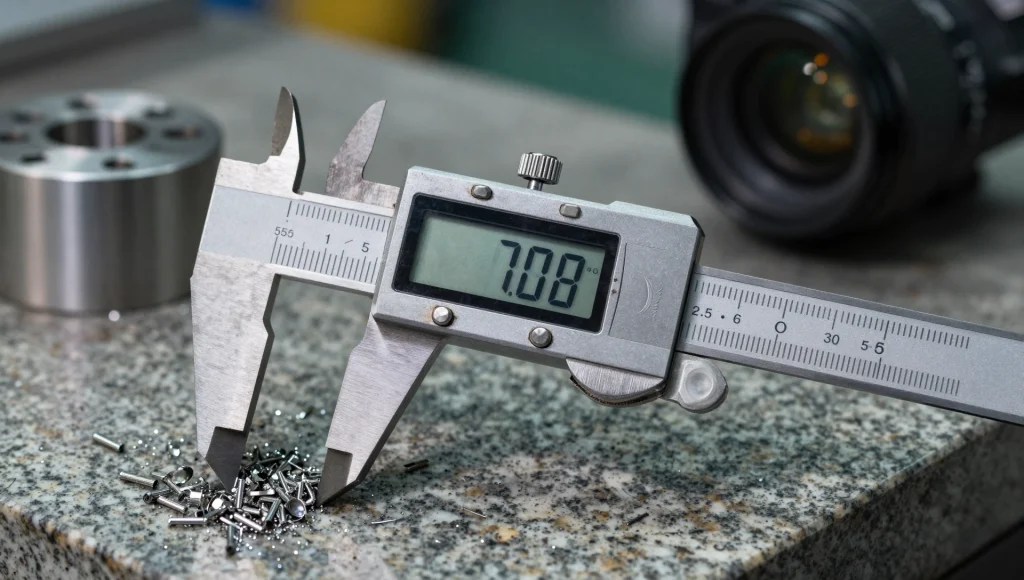

Второй фактор — допуски. Фрезерованные детали стабильно выдерживают ±0,025 мм на критических размерах — именно такой класс посадки требуется для посадочных мест подшипников, канавок под уплотнительные кольца или запрессовываемых втулок. Лучшие промышленные FDM-принтеры выдают ±0,2 мм, а SLA обеспечивают точность порядка ±0,05 мм на отдельных смолах. Стандартные классы допусков при обработке на ЧПУ опираются на десятилетия развития инструментальной базы и метрологии. Когда определяющим ограничением выступает точность, этот опыт решающий.

Третий фактор — длительные нагрузки. FDM-детали могут расслаиваться по линиям слоёв при циклических нагрузках. Прокат и цельные заготовки не имеют межслойных границ — деталь полностью изотропна. Для элементов, работающих на усталость, обрабатываемые металлы, полиацеталь (POM/Delrin) или PEEK превосходят печатные альтернативы по всем механическим свойствам. Понимание того, когда следует выбрать ЧПУ вместо 3D-печати, часто сводится к одному вопросу: разрушится ли эта деталь иначе из-за наличия слоёв? Если да — фрезеруйте.

Полиацеталь легко обрабатывается, превращаясь в точные шестерни и втулки скольжения, которые PA12 не способен заменить при непрерывной нагрузке. Подбирайте процесс под материал, который реально требуется детали. Никогда не выбирайте сначала метод производства, подгоняя затем под него материал.

FDM-детали получаются с видимыми линиями слоёв высотой 0,1–0,2 мм. SLA обеспечивает гладкую поверхность с тонкой текстурой. Изделия MJF имеют шероховатую, гранулированную поверхность, требующую галтовки или пескоструйной обработки для декоративных целей. Постобработка добавляет 1–3 дня и ощутимые затраты. Фрезерованные детали выходят со станка с равномерной поверхностью, практически не требующей финишной обработки для большинства функциональных задач.

Для потребительских корпусов, где внешний вид является продающим фактором, побеждает ЧПУ — если только вы не заложили бюджет на постобработку печатной детали. Для внутренних компонентов, которые пользователь никогда не увидит, разница в отделке не имеет значения. Соотнесите требования к внешнему виду с технологией, а не опирайтесь на абстрактные представления о качестве: фрезерованный корпус стоит дороже сам по себе, а печатный корпус с постобработкой требует больше труда и времени.

Сильнейший аргумент в пользу 3D-печати при мелких сериях — производство «по требованию» без амортизации оснастки. Закажите 10 штук в этом месяце и 20 в следующем по той же цене за единицу. Файл хранится на диске и позволяет печатать детали по мере необходимости. Для стартапа с непредсказуемым объёмом продаж это исключает риск того, что 500 фрезерованных деталей отправятся в утиль после единичной доработки конструкции.

Кастомные конфигурации лишь укрепляют эти позиции. Аддитивные технологии обрабатывают каждый вариант одинаково — любой размер или монтажный паттерн выполняются в едином цикле. Для ЧПУ же под каждую конфигурацию требуются новые траектории инструмента и часто новая оснастка. Грамотно подготовленный набор STL-файлов, охватывающий все варианты, обычно выигрывает у ЧПУ по общей стоимости программы с самого первого производственного прогона.

Когда ответы на все четыре вопроса ясны, решение принимается автоматически. Если сомнения остаются — сделайте прототипы обоими способами. Затраты на два небольших тестовых запуска почти всегда меньше, чем ошибки в серийном производстве, обнаруженные посреди запуска.
