На прошлой неделе во вторник мне написал клиент. У него сломался пластиковый фиксатор на винтажном мотоцикле — редкая деталь, которую больше не выпускают. Ни артикула, ни производителя. Только обломок на верстаке.
Он сделал шесть снимков на телефон, положил рядом пятирублевую монету для масштаба и прислал мне. Через 40 часов у него на руках были файлы SolidWorks и STL, а на следующий день — напечатанная деталь, которая встала в штатное место как родная.
Это самый частый тип заказов в нашей практике. И главный вопрос всегда один: действительно ли можно воссоздать готовую деталь всего по одной или нескольким фотографиям?
Короткий ответ — да. Длинный — это не магия, а полноценный инженерный процесс.
Что дает фото (и чего оно не дает)
Фотография передает форму, пропорции и визуальные детали. Это отличная основа. Опытный CAD-инженер по снимку легко определяет геометрию: скругления, фаски, уклон граней, расположение отверстий и примерную толщину стенок.
Чего фото не дает — так это точных размеров. А в инженерии размеры решают всё.
Именно поэтому так важен объект для масштаба. Монета, линейка, банковская карта — предмет с заранее известными габаритами, лежащий рядом, позволяет вычислить реальные пропорции. Без него приходится угадывать. Но если вам нужна деталь, которая должна встать в узел с допуском в 0,2 мм, угадайка не сработает.
Как происходит превращение фото в 3D-модель
Вот что происходит, когда ваши снимки попадают к инженеру:
-
Анализ исходников. Инженер изучает фото, определяет тип геометрии (призматическая, тело вращения или органика) и оценивает сложность. Важно присылать кадры с разных ракурсов — один единственный снимок спереди практически бесполезен.
-
Снятие размеров. На основе предмета-ориентира рассчитываются реальные габариты. Если вы дополнительно измерили деталь штангенциркулем (хотя бы общую длину, ширину и диаметры основных отверстий), точность модели возрастает в разы.
-

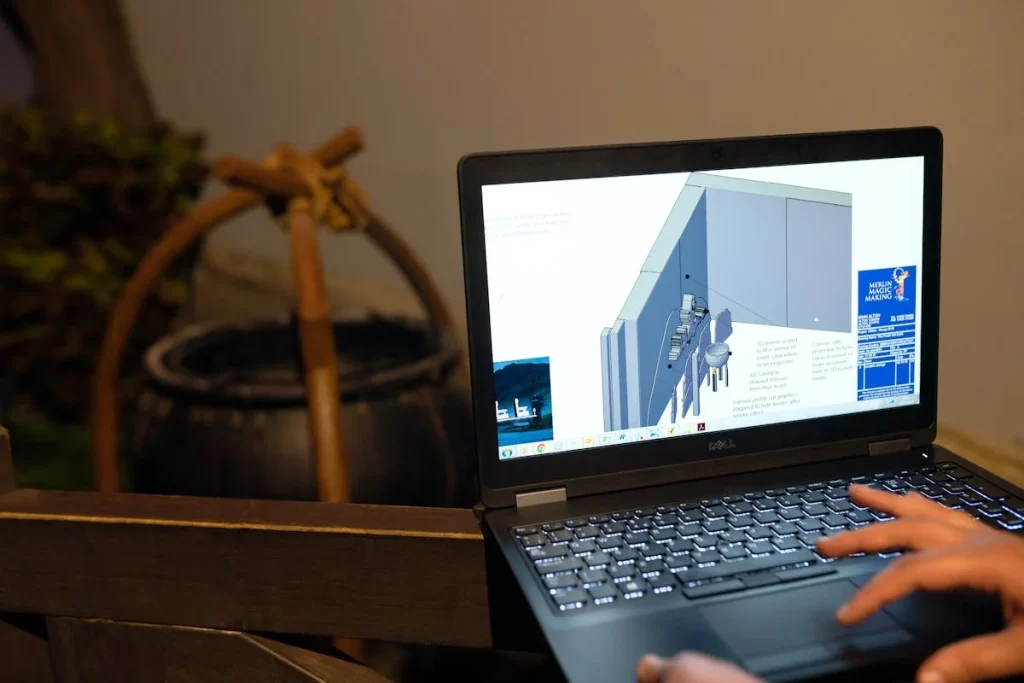

3D-моделирование. Модель строится с нуля в CAD-системе (например, SolidWorks), где фотографии используются в качестве подложки и ориентира. Это не просто «обводка по контуру», а инженерная интерпретация: подбор правильных радиусов, уклонов и построение параметрической модели.
-
Согласование. Заказчику отправляются рендеры или скриншоты модели в тех же ракурсах, что и исходные фото. При необходимости вносятся правки.
-
Экспорт. Заказчик получает исходник (SolidWorks / STEP) и файл STL, полностью готовый к 3D-печати.
Как правильно сфотографировать деталь для 3D-моделирования
На основе десятков выполненных проектов мы составили чек-лист снимков, которые минимизируют доработки:
-
Минимум 4–6 ракурсов: вид спереди, сзади, сверху, снизу и с обеих сторон. Если деталь симметрична, один из боковых видов можно пропустить.
-
Предмет для масштаба в каждом кадре: лучше всего использовать металлическую линейку или монету. Важно класть ее в той же плоскости, что и деталь, а не позади нее.
-
Равномерный свет: тени скрывают геометрию. Лучше делать фото днем у окна без вспышки.
-
Крупный план сложных элементов: резьбу, защелки, тонкие стенки и мелкие отверстия снимайте отдельно с максимально близкого расстояния.
-
Хотя бы один контрольный размер: даже если вы просто измерите общую длину рулеткой или линейкой, эта цифра жестко привяжет модель к реальному масштабу.
Когда одних фотографий недостаточно
Бывают случаи, когда только по снимкам сработать не получится:
-
Скрытая внутренняя геометрия. Если внутри детали есть каналы, полости или элементы, которые не видны снаружи, потребуется эскиз сечения или описание.
-
Сопрягаемые поверхности. Если деталь должна стыковаться с другим узлом с минимальными зазорами, понадобятся размеры ответной детали (или ее подробные фото).
-
Деформированные детали. Сломанный или согнутый пластиковый фиксатор не показывает свою изначальную форму. Опишите, как он выглядел до поломки.
В таких ситуациях помогает короткий созвон: вы показываете деталь на камеру, инженер задает уточняющие вопросы и делает наброски. Десятиминутный диалог экономит несколько дней переписки.
Сколько это стоит и сколько времени занимает
Моделирование несложной детали по фото (крепление, фиксатор, заглушка) обычно занимает от 24 до 48 часов.
Стоимость зависит от сложности геометрии:
-
Простые детали (базовый кронштейн, простая крышка) — от 2 500–3 000 руб.
-
Детали средней сложности (корпусные элементы, фиксаторы с защелками) — около 5 000–6 000 руб.
-
Сложные сборные механизмы — от 10 000 руб.

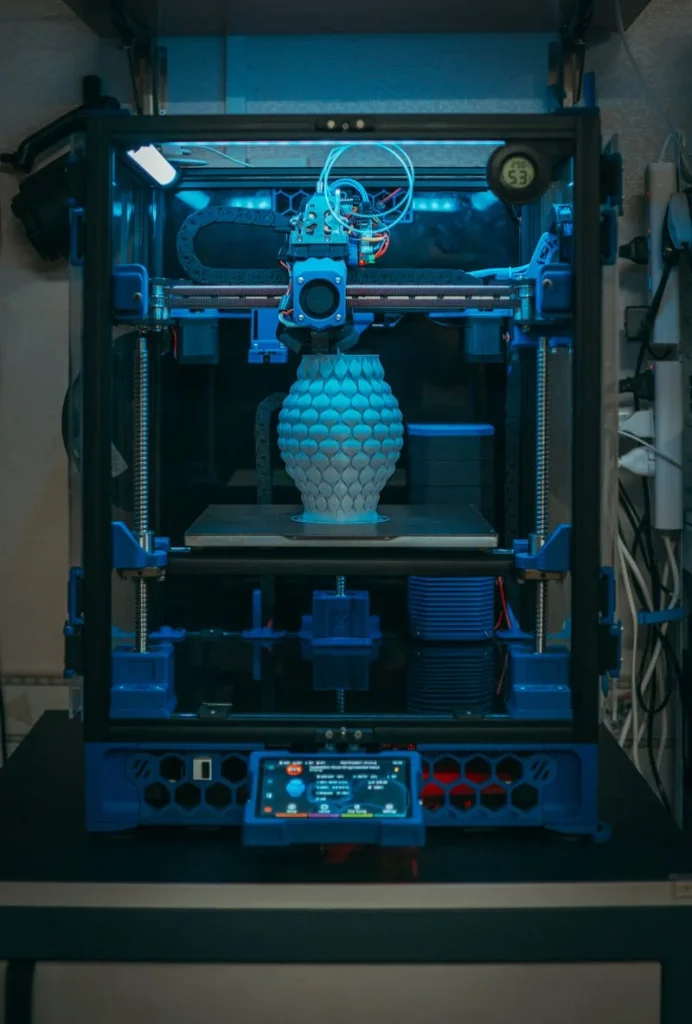

История с фиксатором для мотоцикла закончилась отлично: владелец получил готовую 3D-модель через 40 часов, в тот же день отправил ее на печать и к выходным уже был на ходу. В этом и заключается главное преимущество 3D-печати — фото с телефона во вторник превращается в готовую деталь уже к пятнице.
