Если вы спроектировали деталь для 3D-печати и планируете со временем производить её методом литья под давлением, вы неизбежно столкнетесь с проблемой — правила проектирования здесь абсолютно разные. Понимание того, чем различается проектирование для литья под давлением и для 3D-печати, — это граница между прототипом, подтверждающим вашу концепцию, и готовым к производству файлом, который действительно сможет использовать изготовитель пресс-форм. В этом руководстве рассматриваются все критические геометрические ограничения, которые необходимо учесть до того, как ваша модель Freecad станет пресс-формой.
Почему эти два процесса требуют совершенно разного дизайна

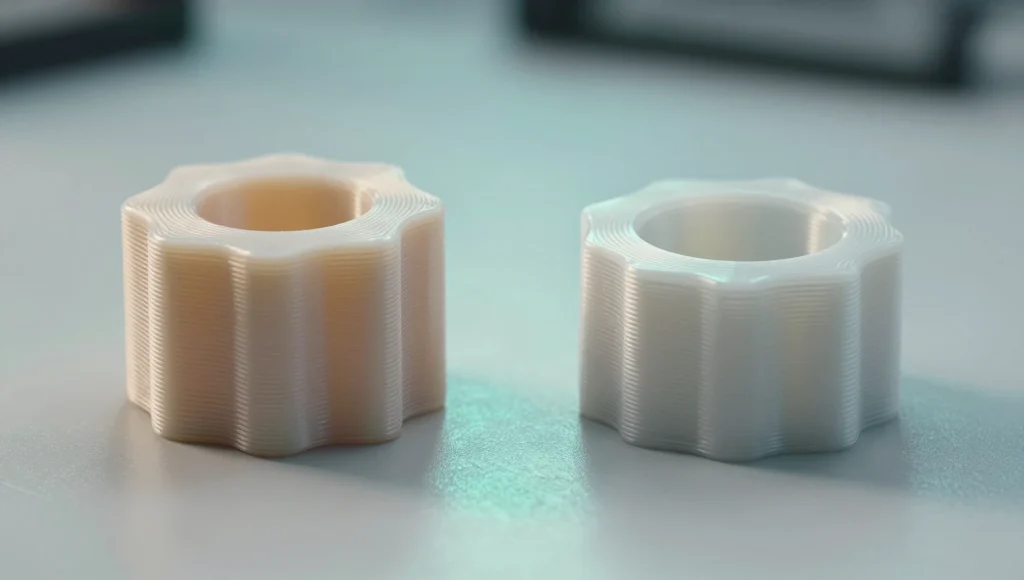

3D-печать выстраивает геометрию слой за слоем, снизу вверх. Вы можете печатать свесы (нависания), внутренние каналы и сложные ячеистые структуры, которые физически невозможно было бы извлечь из стальной пресс-формы. Литье под давлением заполняет формообразующую полость жесткой оснастки расплавленным полимером под высоким давлением, а затем размыкается по линии разъема для извлечения детали. Каждое геометрическое решение, которое вы принимаете в Freecad, должно учитывать эту последовательность размыкания и выталкивания — иначе деталь застрянет внутри формы. Это означает брак, доработку пресс-формы и потерю тысяч долларов еще до отгрузки первой серийной партии.
Практическое следствие: файл 3D-печатного прототипа почти никогда не готов к производству «как есть». Отношение к нему как к готовому файлу — самая дорогая ошибка, которую допускают разработчики продуктов при переходе от опытных образцов к серийному производству.
Толщина стенок: с чего начинаются рекомендации по проектированию для литья под давлением
Для FDM 3D-печати толщина стенок от 1,2 мм до 3 мм надежно подходит для силовых деталей. Вы также можете свободно менять толщину стенок в пределах одной детали — принтер наносит материал везде, где предписывает файл слайсера, и перепады толщины сами по себе не вызывают негативных последствий.
Литье под давлением требует гораздо более строгого контроля. Целевой диапазон для большинства конструкционных термопластов — ABS, PP, нейлон и PC — составляет 1,5–4 мм, причем правило переменной толщины жесткое: смежные стенки не должны отличаться более чем на 25–30% от толщины более толстой секции. Внезапный переход от 1,5 мм к 4 мм создает разницу в усадке, так как более толстая секция остывает медленнее. Результатом становятся видимые утягины (просадки материала) на внешней поверхности и внутренние напряжения, ослабляющие деталь при эксплуатации. В Freecad используйте «Анализ» → DFMXpress (Evaluate → DFMXpress), чтобы выявить нарушения толщины стенок до передачи файла изготовителю оснастки.
Требования к литейным уклонам — правильный расчет конусности
Литейный уклон — это конусность, придаваемая вертикальным стенкам для того, чтобы деталь легко извлекалась при размыкании формы. 3D-печать вообще не требует уклонов — ваши стенки могут быть идеально вертикальными или даже иметь небольшие поднутрения. Требования к литейным уклонам при литье под давлением обжалованию не подлежат: минимум 1° на сторону для большинства гладких поверхностей и от 3° и более для любых текстурированных, пескоструйных или электроэрозионных поверхностей. Без достаточного уклона деталь сжимается при остывании и «закусывает» стальной сердечник. В результате выталкивающие штифты оставляют глубокие следы или, в худшем случае, безвозвратно деформируют геометрию.
В Freecad добавляйте уклон как отдельный элемент после того, как окончательно сформируете общую геометрию. Используйте «Вставка» → «Элементы» → «Уклон» (Insert → Features → Draft), определите линию разъема и примените 1,5° к гладким поверхностям и 3° к текстурированным областям. Если бобышка, ребро или защелка не позволяют сделать полный уклон без потери функциональности, заранее укажите это изготовителю пресс-формы — он сможет перенести литник или добавить ползун / наклонный выталкиватель, а не браковать весь проект.
Поднутрения — элемент, способный полностью заблокировать производство формы
Поднутрение — это любая геометрия, которая мешает полуформам разъединяться по прямой линии. 3D-печать легко справляется с поднутрениями благодаря материалу поддержки. Литье под давлением так сделать не может — если только изготовитель оснастки не добавит боковой знак / ползун (подвижный элемент формы, который отводится перед выталкиванием) или складывающийся сердечник. Оба варианта значительно увеличивают стоимость оснастки: базовый боковой знак обычно добавляет от $800 до $3 000 к смете и увеличивает срок изготовления формы на 1–2 недели.

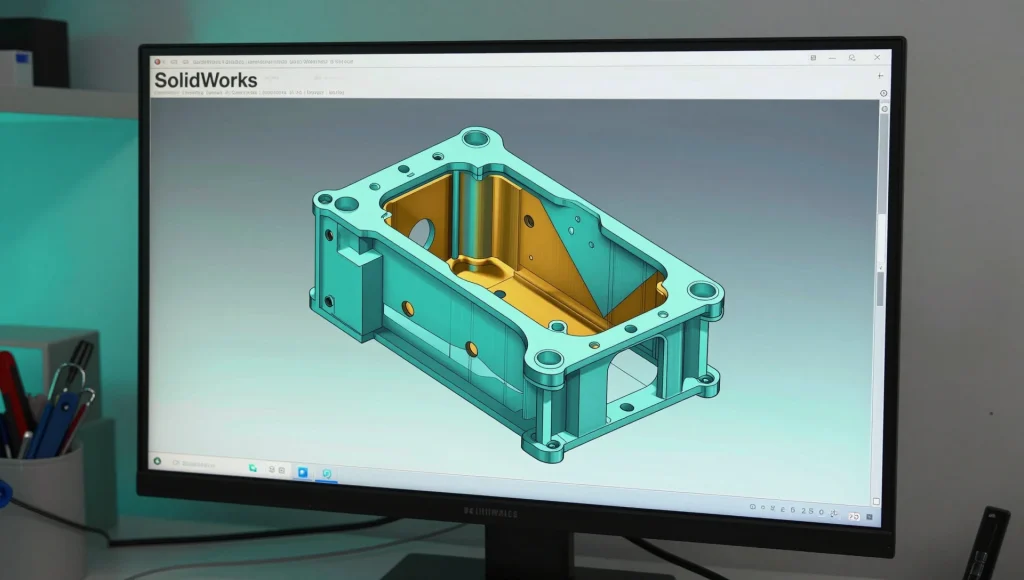

Распространенные поднутрения, от которых следует избавиться на этапе доработки: боковые отверстия без сквозного зазора в стенке, наружная резьба, формируемая отливкой, а не нарезаемая после обработки, направленные внутрь защелки и углубления под логотип, расположенные прямо на линии разъема. Используйте в Freecad «Анализ» → «Анализ уклонов» (Evaluate → Draft Analysis), чтобы подсветить каждую поверхность, которая будет препятствовать выталкиванию, — проработайте этот список перед отправкой любого файла изготовителю оснастки.
Когда переходить от 3D-печати к литью под давлением
Точка экономического перехода по объему зависит от размера детали и материала, но надежным ориентиром для деталей потребительских товаров объемом до 200 см³ является тираж около 500–1 000 штук. Ниже этого порога себестоимость единицы продукции при 3D-печати (обычно $3–$20 за деталь из PLA, PETG или ABS) вполне конкурентоспособна с учетом амортизации затрат на пресс-форму. Выше этого порога себестоимость литья под давлением ($0,10–$2,00 для большинства мелких деталей) быстро выигрывает даже после оплаты $4 000–$15 000 за изготовление формы.
Другим определяющим фактором является материал. Если вашему продукту нужен стеклонаполненный нейлон для жесткости, поликарбонат для оптической прозрачности или полипропилен (PP), одобренный FDA для контакта с пищевыми продуктами, литье под давлением открывает выбор материалов, с которым FDM и SLA печать не могут сравниться по качеству или стоимости серийного производства. Цель этапа 3D-печати состоит не в создании финальной детали, а в дешевой проверке геометрии с целью снижения рисков перед инвестициями в оснастку.
Рекомендации по проектированию для литья под давлением — практический чек-лист перед запуском в производство
Перед тем как конвертировать файл напечатанного прототипа в серийную модель Freecad, проверьте каждый пункт из этого списка:
Равномерная толщина стенок в пределах ±25% от номинального сечения. Минимальный уклон 1° на всех вертикальных стенках; 3° на текстурированных поверхностях. Отсутствие поднутрений без соответствующего указания боковых знаков или наклонных выталкивателей. Четкая линия разъема, повторяющая естественный силуэт детали. Точка впуска (литник) расположена вдали от лицевых декоративных поверхностей. Высота ребра жесткости менее 3 толщин самого ребра для предотвращения утяжин. Радиусы скругления внутренних углов ≥ 50% от толщины стенки для снижения концентрации напряжений. Места расположения выталкивателей определены на нелицевых поверхностях.
Инженеры, которые сопоставляют правила проектирования для 3D-печати с этим чек-листом для литья под давлением еще на этапе прототипирования, обычно исключают до 80% повторных циклов доработки, которые иначе возникают при проверке первых серийных образцов — когда время и бюджет на оснастку уже потрачены.
Проектирование для литья под давлением в сравнении с 3D-печатью — финансовый порог целесообразности
Конкретный пример: корпус размером с ладонь из ABS, напечатанный на FDM-принтере, стоит около $8 за штуку при малом тираже. Та же деталь, отлитая под давлением из ABS, стоит $0,40 за штуку при тираже 10 000 единиц — но сама пресс-форма стоит $6 000. Точка окупаемости: 6 000 ÷ ($8 – $0,40) ≈ 790 единиц. Если вы планируете продать более 800 штук, литье под давлением выигрывает исключительно по экономике единицы продукции, еще до учета качества поверхности и стабильности свойств материала.
Для SLA и инженерных смол порог наступает еще раньше — фотополимерные смолы стоят $30–$150 за килограмм, из-за чего даже скромные серийные партии быстро делают выбор в пользу литья под давлением более выгодным. Выбор между 3D-печатью и литьем под давлением для серийного производства — это в конечном счете такое же бизнес-решение, как и инженерное: геометрия следует за экономикой, а не наоборот.
Подготовка серийного файла в Freecad
Наиболее эффективный рабочий процесс разработки продукта состоит в том, чтобы сделать прототип на 3D-принтере без каких-либо технологических ограничений производства — проверить посадку, доказать жизнеспособность концепции, протестировать сборку. А затем, перед изготовлением оснастки, переработать файл Freecad с учетом всех ограничений литья под давлением. Это два разных файла с двумя фундаментально разными конструкторскими задачами. Попытка использовать файл для печати в качестве серийного файла — одна из самых распространенных и дорогостоящих ошибок при переходе от прототипа к серийному производству. Согласно материалам Xometry по DFM (проектированию с учетом технологичности производства), ошибки проектирования являются одними из главных причин брака первых серийных образцов и переделки оснастки.
