У вас в руках деталь, но нет CAD-файла. Поставщик исчез, чертежи утеряны два десятилетия назад, а деталь сломалась, и никто не продаёт замену. Реверс-инжиниринг (обратная разработка) в CAD — это процесс превращения физического объекта в точную, редактируемую 3D-модель, которую можно изменить, напечатать на принтере или отправить в механический цех. При правильном подходе он требует дисциплины измерений, а не гаданий, и разница становится очевидной в тот момент, когда первая запасная деталь отказывается вставать на место.
Что на самом деле означает реверс-инжиниринг в CAD
Реверс-инжиниринг в CAD — это не обводка контуров. Обводка дает форму, которая просто выглядит примерно похожей. Реверс-инжиниринг создает модель, построенную на исходной логике проектирования — номинальных размерах, стандартных размерах крепежа, узнаваемых уклонах и радиусах, — чтобы она вела себя корректно при последующих изменениях.
Разница здесь коммерческая, а не академическая. Обведённый элемент, измеренный как 12,03 мм, навсегда останется 12,03 мм. Грамотно воссозданная модель распознает в нём номинальный размер 12 мм с учётом износа и погрешности измерений и будет смоделирована как 12,00 мм. Измените её масштаб, сопрягите в сборке или отправьте на станок с ЧПУ — и только один из этих файлов поведет себя правильно. Если вашей отправной точкой является чертёж, а не физический объект, наш процесс конвертации 2D в 3D CAD рассчитан именно на этот случай.
Сначала выберите метод измерений
Три метода перекрывают практически любую задачу, а неправильный выбор потратит впустую неделю.
-

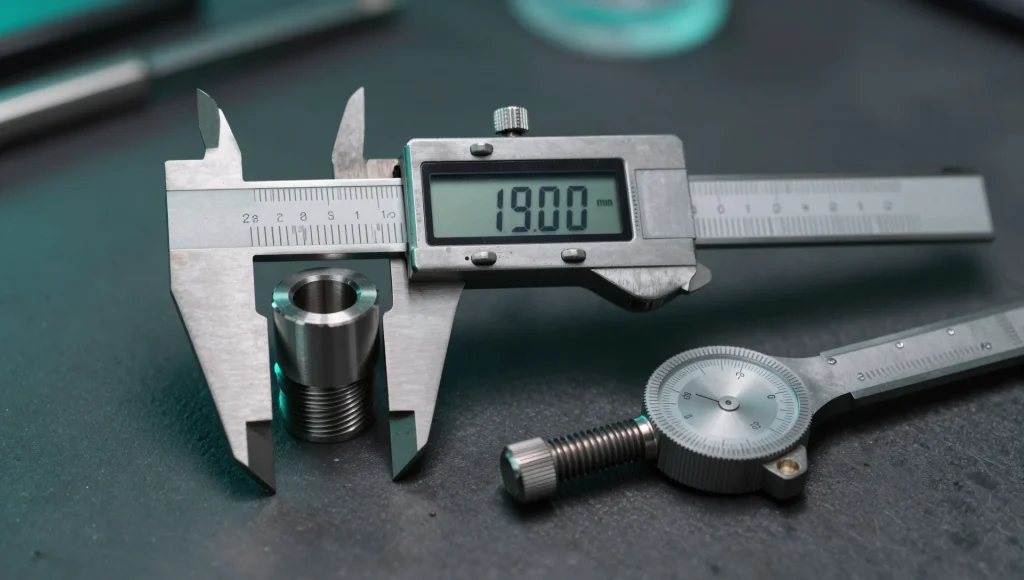

Ручная метрология — цифровые штангенциркули, микрометры, резьбовые щупы, радиусные шаблоны, калиберные пробки. Точность порядка ±0,02 мм при использовании хорошего штангенциркуля. Подходит для призматических деталей: кронштейнов, корпусов, фланцев, валов — всего, что состоит из плоскостей, цилиндров и отверстий. Это охватывает большинство механических компонентов.
-
Фотограмметрия — десятки фотографий, объединяемых в полигональную сетку (меш). Дешево, но точность обычно составляет около ±0,5 мм — подходит для общих пропорций, но бесполезно для деталей, которые должны сопрягаться с чем-то еще.
-

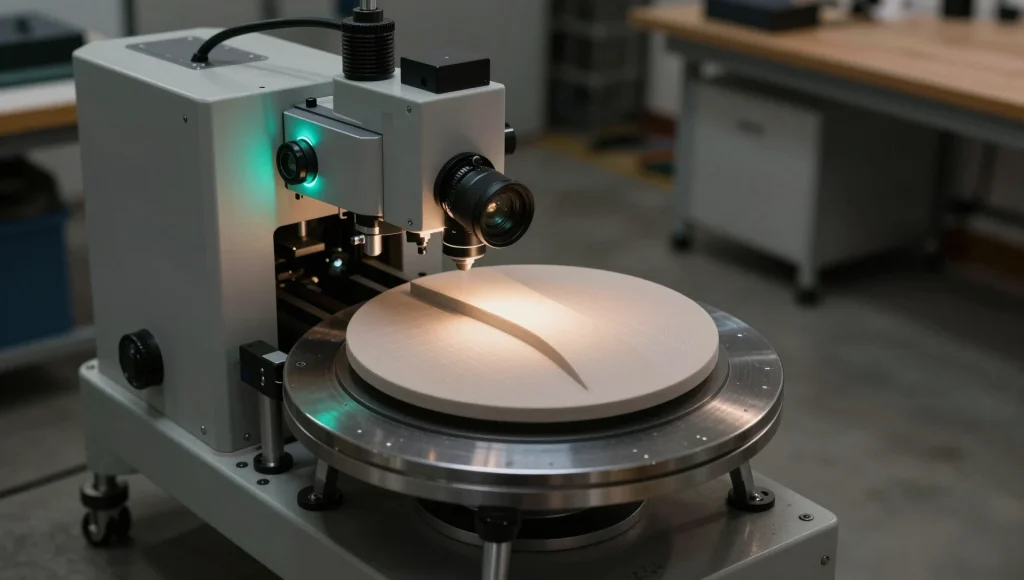

3D-сканирование структурированным светом — точность порядка ±0,05 мм на хорошем настольном сканере. Необходимо для геометрии свободной формы, где нет номинальных размеров: шлем, лопатка турбины, эргономичная рукоятка.
Как измерить деталь для CAD-моделирования
Перед тем как измерять деталь для CAD-моделирования, задайте схему базирования: одна плоская грань в качестве первичной базы, две взаимно перпендикулярные кромки — в качестве вторичной и третичной. Каждый размер привязывается к этим трём базам, что предотвращает накопление погрешности по всей детали.
Снимайте каждый размер трижды и фиксируйте все три значения. Разброс более 0,05 мм на заведомо плоской поверхности говорит о том, что поверхность не плоская — полезное знание перед началом моделирования.
Смело округляйте значения до номиналов. Измеренные 5,97 мм означают вал 6 мм. Измеренные 6,32 мм на детали с дюймовой системой — это элемент 1/4 дюйма (6,35 мм). На резьбе ошибаются чаще всего: проверяйте шаг резьбомером, так как М6×1.0 и 1/4″-20 UNC выглядят почти идентично, но не взаимозаменяемы. Сверяйте диаметр и шаг с каталогом (например, McMaster-Carr) перед назначением параметров резьбы.
Стоит назвать две частые ловушки. Литые детали имеют технологические уклоны (обычно 1°–2° на стенку) — закладывайте их в модель, а не притворяйтесь, что стенки строго вертикальны. А термопласты при литье под давлением дают усадку при остывании (обычно 0,4–0,7% для ABS), поэтому деталь у вас в руках меньше, чем пресс-форма, которая её произвела. Если ваша цель — новая пресс-форма, этот припуск нужно вернуть обратно.
Когда 3D-сканирование для CAD оправдывает свою стоимость
3D-сканирование для CAD — действительно мощный инструмент, который, однако, часто переоценивают. Оно оправдывает затраты на поверхностях свободной формы, на деталях с сотнями элементов, где ручные измерения заняли бы дни, а также на слишком крупных или хрупких объектах, которые нельзя зажать в тисках.
Оно ничего не экономит на простом кронштейне: сканирование, очистка, выравнивание и построение поверхностей по сетке часто занимают больше времени, чем 20 минут работы штангенциркулем, причём модель по штангенциркулю получается чище. Кроме того, сканерам сложно работать с тёмными, глянцевыми или прозрачными поверхностями без матирующего спрея, и ни один сканер не способен заглянуть внутрь глухого отверстия.
Конвертация скана в CAD без «сетчатой ловушки»
Именно здесь тихо проваливается большинство проектов по конвертации скана в CAD. Скан дает полигональную сетку из миллионов треугольников. Автоматические инструменты конвертации «сетка в твердое тело» превратят её в твердотельный объект — технически твердое тело, а на практике бесполезный кусок геометрии: без дерева построения, без редактируемых размеров, с поверхностями, которые гуляют на десятые доли миллиметра.
Профессиональный подход рассматривает сетку скана только как справочную геометрию. Выравняйте её в разумной системе координат, затем создайте сечения плоскостями и постройте на этих плоскостях реальные эскизы с размерами. Вы пересоздаёте деталь параметрически поверх скана, а не превращаете сам скан в деталь. Автоматическое построение поверхностей оставляйте только для зон действительно свободной формы, не имеющих параметрического описания.
Реверс-инжиниринг в CAD: последовательность построения
Реверс-инжиниринг работает лучше всего, когда последовательность построения повторяет порядок изготовления, а не порядок измерений. Начните с базового элемента — вытягивания, вращения или габарита отливки, с которого начинался оригинал. Затем добавьте основные элементы: бобышки, карманы, главные отверстия. После этого — отверстия, пазы, цековки. Декоративные и мелкие детали добавляются в последнюю очередь: скругления, фаски, рёбра жесткости, текст.
Две привычки отделяют модель, которая выдержит правки, от той, которая сломается:
-
Управляйте каждым размером, который может измениться позже, через глобальные переменные или уравнения: тогда изменение одной толщины стенки обновит деталь, а не сломает её.
-
Держите скругления в самом конце дерева элементов, никогда не зарывая их в середину истории — скругление, применённое на ранних этапах, является самой частой причиной сбоев при перестроении модели.
Следите за тем, чтобы взаимосвязи в эскизах были полностью определены. Неопределённый эскиз в реверс-инжиниринговой детали — это размер, который вы ещё не зафиксировали, и он «поплывёт» при первом же открытии файла другим специалистом. На нашей странице услуг по моделированию в CAD указано, что входит в каждый пакет воссоздания.
Проверка модели на соответствие реальной детали
Никогда не сдавайте воссозданную модель, не проверив её относительно оригинального объекта. Выберите от шести до восьми контрольных точек по всей детали (общий габарит, критические диаметры отверстий, межцентровые расстояния, плоскостность сопрягаемых граней, параметры резьб, толщина стенок) и сравните CAD с физическими измерениями. Любое отклонение свыше ±0,1 мм на критической посадке требует объяснения до отправки файла.
Для деталей, сопрягаемых с чем-то ещё, напечатайте тестовый образец. Единичная FDM-печать в натуральную величину стоит копейки и позволяет выявить пересечения, которые не покажет ни один осмотр на экране. На критических сборках мы печатаем только зону сопряжения — это быстрее, дешевле и дает точный ответ.
Сколько это стоит и сколько времени занимает
Простая призматическая деталь, воссозданная по чётким фотографиям и списку измерений, стоит от $34 с выполнением за 24 часа. Сложная геометрия (многоэлементные корпуса, резьбовые сборки, детали с уклонами и компенсацией усадки) обойдется в $69. Полная многокомпонентная сборка с чертежами стоит $174.
Вы можете сократить сроки, предоставив качественные исходные данные: фотографии каждой грани на однотонном фоне с линейкой в кадре, письменный список размеров, примечание о материале и технологии производства, а также указание того, какие посадки являются критическими. Последнее важно больше, чем думают многие: понимание того, что одно отверстие критически важно, а остальные выполняют декоративную функцию, кардинально меняет подход к построению модели. Итоговый комплект должен включать исходный файл SLDPRT, нейтральный STEP для мехобработки, STL для печати и чертёж с размерами, если деталь отправляется на производство.
