Чертёж для 3D-печати: что в нём должно быть

Каждую неделю клиенты присылают нам фотографию эскиза «на салфетке» и спрашивают, достаточно ли этого для 3D-печати. Почти всегда — нет. Но термин «чертеж для 3D-печати» может означать совершенно разные вещи в зависимости от этапа разработки: это либо файл 3D-модели, который считывает принтер, либо 2D-чертеж, по которому конструктор строит эту самую модель. Понимание того, какой именно документ вам нужен, избавляет от необходимости перепечатывать деталь по три раза.

Что на самом деле означает «чертеж для 3D-печати»

Под этим термином часто путают две совершенно разные сущности:

Файл для печати (STL / STEP): Трехмерная геометрия изделия. Слайсер или принтер считывает его напрямую. В нем нет размеров или допусков — только данные о поверхностях.
Технический чертеж (2D): Документ, оформленный в Компас-3D, SolidWorks или NanoCAD (по ГОСТ или ISO). Он содержит размеры, допуски, требования к материалу и шероховатости.

Если вы отдаете заказ в сервисный центр 3D-печати, вам нужен первый вариант. Если вы заказываете у инженер-конструктора разработку 3D-модели «с нуля», вы предоставляете ему второй вариант в качестве ТЗ.

Когда достаточно только 3D-модели (STL или STEP)

Для большинства прототипов и бытовых задач файла STL или STEP более чем достаточно.

STL: Задает поверхность сеткой треугольников. Это универсальный формат, который экспортируется из любой CAD-системы.
STEP: Передает точную математическую геометрию. Он незаменим, если дальше деталь планируется отдавать на ЧПУ-фрезеровку или литье в силиконовые/металлугические формы.

Совет по экспорту: В SolidWorks или Компас-3D при экспорте в STL выставляйте угловой допуск 0,5° и отклонение 0,005 мм. Это даст гладкие скругления без эффекта «гранености» и не раздует размер файла.

Когда необходим полноценный 2D-чертеж

Чертеж критически важен, как только в проекте появляются посадочные места и сопряжения.

Точность FDM-печати на бытовых и полупромышленных принтерах составляет порядка ±0,3–0,5 мм, а SLA-печать фотополимером выдает ±0,05–0,1 мм. Если деталь должна надеваться на вал, запрессовываться в корпус или соединяться с подшипником, именно на чертеже указываются допуски и посадки, чтобы конструктор сразу заложил нужные зазоры в 3D-модель.

Чертеж также передает то, что 3D-файл физически «не видит»:

Марку материала (например, ABS, PETG, TPU или инженерный фотополимер);
Ориентацию слоев при печати;
Требования к постобработке (шлифовка, грунтование, покраска, химическая полировка).

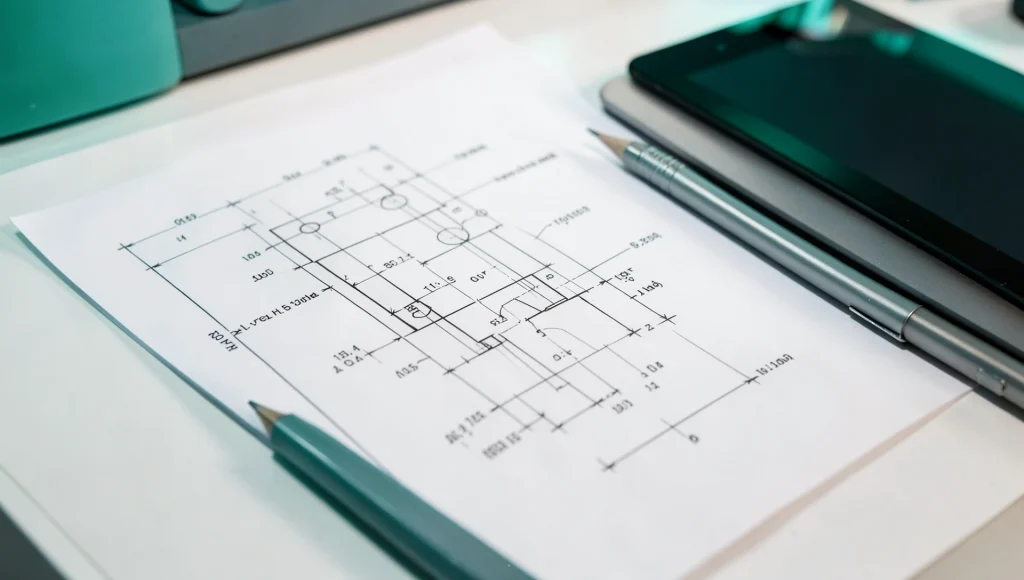

Что должно быть на 2D-чертеже для 3D-печати

Вам не обязательно составлять сложный чертеж по ЕСКД с жесточайшими требованиями GD&T. Для большинства задач достаточно указать:

Габаритные размеры: Длина, ширина, высота в миллиметрах (всегда явно указывайте единицы измерения — миллиметры!).
Критические сопряжения и отверстия: Диаметр плюс допуск. Пример: Ø8,0 +0,1 мм под свободную посадку вала М8.
Толщина стенок: Для FDM-печати минимальная толщина стенки должна быть от 1,2 мм (два прохода сопла 0,6 мм), иначе слайсер просто «потеряет» элемент при генерации кода.
Резьбовые соединения: Все метрические резьбы (М3, М4, М8) должны быть четко обозначены.
Требования к поверхности: «Без обработки (без поддержки)», «Шлифовка под грунт», «Химическая полировка».
Тип материала и количество: PLA, PETG, ABS, маслобензостойкий TPU и т.д.

Подготовка STL-файла: частые ошибки геометрии

Перед отправкой файла в 3D-печать обязательно проверяйте его через программы вроде PrusaSlicer, Bambu Studio или Meshmixer. Самые распространенные проблемы STL-сеток:

Незамкнутые грани (отверстия в сетке);
Перевернутые нормали («вывернутые» наизнанку полигоны);
Самопересечения и дублирующиеся вершины.

Файл с такими ошибками либо не скомпилируется в код для принтера, либо напечатается с пустыми полостями внутри.

Внимание к масштабу: Самая банальная ошибка — экспорт из CAD в дюймах вместо миллиметров. В результате деталь в слайсере оказывается в 25,4 раза больше или меньше реального размера.

Пошаговый процесс: от эскиза до готовности

ТЗ и Эскиз: Подготовка эскиза/чертежа с ключевыми размерами и допусками.

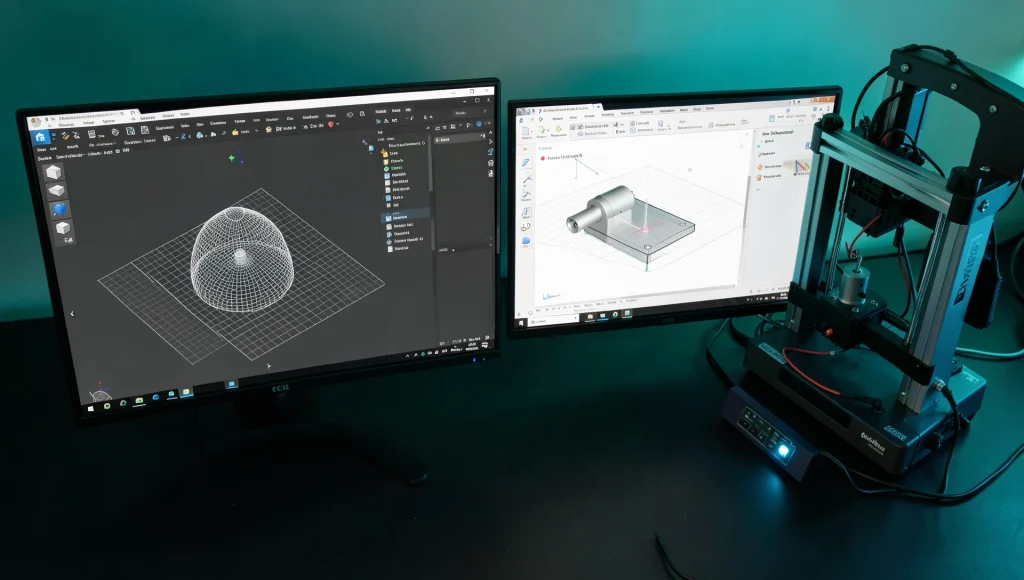

CAD-моделирование: Построение параметрической 3D-модели в Компас-3D, SolidWorks или Fusion 360.
Контроль DFM (Design for Manufacturing): Проверка толщины стенок, нависающих элементов (углы более 45° требуют поддержек) и резьб.
Экспорт: Сохранение копии в формате STEP (для архива) и STL (для 3D-принтера).
Печать: Передача STL-файла и сопроводительного 2D-чертежа (в PDF) в печатный цех или студию.

Главные ошибки, приводящие к браку

Фотография эскиза без размеров: Конструктор не должен угадывать пропорции.
Отсутствие допусков на сопрягаемые детали: Отверстие, нарисованное ровно 10,0 мм, после FDM-печати из-за усадки пластика превратится в 9,6–9,8 мм, и подшипник туда не встанет.
Избыточные требования (GD&T): Требовать допуск плоскостности в 0,01 мм на 3D-принтере бессмысленно — это параметры для металлообрабатывающих фрезерных ЧПУ-станков, а не для аддитивных технологий.
