Создание CAD-модели кажется простым процессом, пока не придет первая правка с неверными размерами или геометрией, которая не соответствует вашим представлениям. Большинство этих проблем восходят к одной причине: клиент не знал, что нужно отправить CAD-дизайнеру перед началом работы. Информация, которую вы передаете в этом первом сообщении, определяет, пройдет ли проект гладко или зациклится в круге правок, стоящих всем времени и денег.
Почему ТЗ определяет всё
Инженер во Freecad работает с тем, что вы ему даете. Предоставьте неясное описание и одно нечеткое фото — и результатом станет модель, построенная на догадках, а каждая догадка — это потенциальная правка. Отправьте четкую, полную информацию заранее, и специалист сможет полностью сосредоточиться на правильной разработке геометрии, а не на угадывании вашего замысла. Точность с первой попытки почти полностью определяется качеством этой первоначальной передачи данных, а не сложностью детали.
Что отправить CAD-дизайнеру перед началом работы: эскизы и референсы
Эскизы — это самое универсальное и полезное, что вы можете предоставить, и они не обязаны быть аккуратными. Суть в том, чтобы передать конструкторский замысел, а не художественное мастерство. Используйте несколько видов — как минимум спереди, сбоку и сверху. Подпишите каждый важный элемент. Покажите общие габариты и укажите критические размеры прямо на чертеже. Линейка или монетка, положенная рядом с предметом на фото для масштаба, ценнее целого абзаца с описанием размера.
Если деталь уже существует в каком-либо виде — продукт конкурента, грубый физический прототип или устаревшая деталь, которую вы переделываете, — сфотографируйте её с разных ракурсов вместе с предметом известного размера для масштаба. Если вы дорабатываете существующий компонент и у вас есть исходный файл, отправьте его. Дизайнер сможет работать с ним напрямую или использовать его в качестве размерного ориентира, вместо того чтобы воссоздавать геометрию с нуля. Также приложите фотографии любых смежных деталей или контекста сборки, даже если эти детали не входят в объем моделирования.
Размеры и критические измерения
Именно здесь большинство ТЗ оказывается недостаточным. Эскизы без размеров заставляют гадать, а гадание превращается в бесконечные круги правок. Для каждой детали укажите следующее:
Общие габариты: максимальная длина, ширина и высота. Помогут даже приблизительные значения — «примерно 80 мм × 40 мм × 15 мм» уже дадут конструктору понимание масштаба до построения элементов.

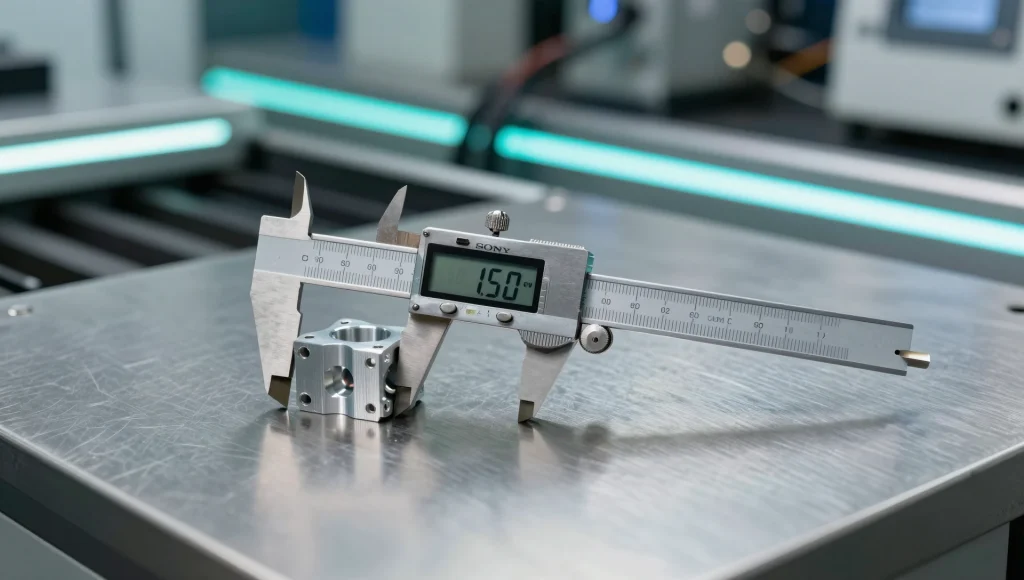

Размеры конкретных элементов: диаметры отверстий, целевая толщина стенок, радиусы скруглений, характеристики резьбы (M3, M4, ¼-20 — крупный или мелкий шаг), углы фасок и высота бобышек. Везде указывайте единицы измерения и придерживайтесь одной системы (миллиметры или дюймы) на протяжении всего ТЗ. Отметьте, какие размеры являются жесткими ограничениями, а какие — приблизительными. Сетка монтажных отверстий, которая должна совпадать с существующей печатной платой, фиксирована. Радиус скругления на декоративном угле может варьироваться. Разграничение этих понятий спасет конструктора от назначения избыточных допусков там, где они не нужны, и от упущения важных допусков там, где они критичны.
Допуски и требования к посадкам
Не каждому элементу нужен жесткий допуск, но те, которым он необходим, должны быть четко указаны. Стандартная FDM 3D-печать на большинстве пользовательских принтеров обеспечивает точность около ±0,3 мм. Механическая обработка алюминия позволяет выдерживать ±0,05 мм и точнее. Если две детали должны сопрягаться, скользить относительно друг друга или запрессовываться, укажите необходимый тип посадки и номинальный диаметр.
Для сборок с сопрягаемыми деталями уточните, нужна ли вам посадка с зазором для легкой сборки, переходная посадка для точного позиционирования или посадка с натягом для неразъемного соединения. Отверстие диаметром 10 мм, разработанное под вал 10 мм, ведет себя совершенно по-разному в зависимости от требуемого типа соединения. Если вы работаете по стандартам допусков ISO, сразу ссылайтесь на обозначение посадки — конструктор применит правильное отклонение без лишних уточняющих вопросов. Если у вас вообще нет спецификации допусков, так и скажите: инженер применит стандартные инженерные практики для выбранного метода производства.
Материал, отделка и технология производства

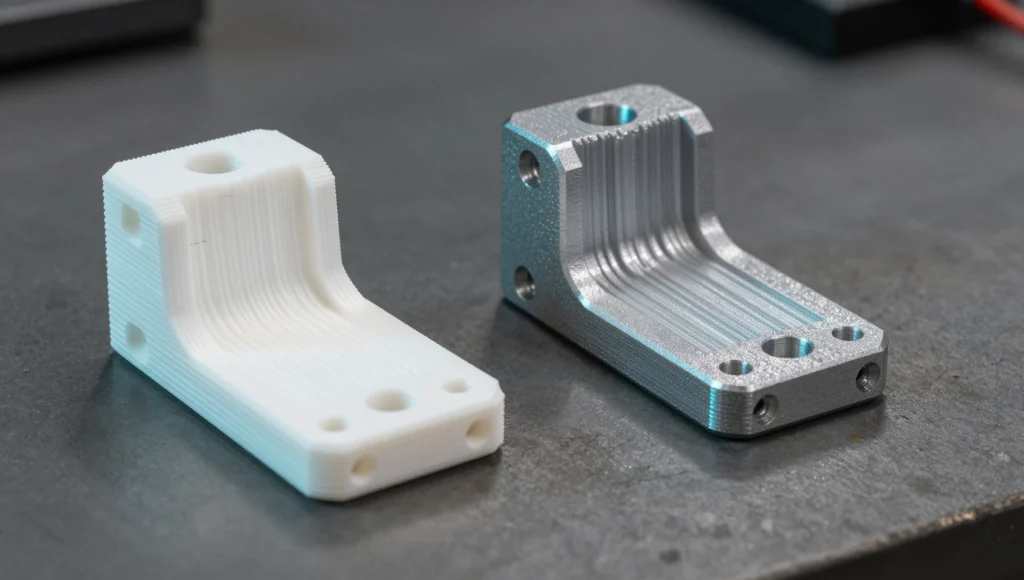

Одна и та же геометрия моделируется по-разному в зависимости от того, будет ли она напечатана на 3D-принтере из PETG, отлита под давлением из ABS или выточена из алюминия 6061. Выбор материала определяет минимальную толщину стенок, литейные уклоны для формования, конструкцию ребер жесткости и бобышек, а также расположение элементов относительно линии разъема формы. Укажите предполагаемый материал и технологический процесс в самом начале ТЗ.
Если вы не уверены в выборе материала, опишите функциональные требования: «должно выдерживать 8 кг без прогиба» или «эксплуатация на улице под УФ-излучением и при температуре до 70 °C». Этого достаточно, чтобы конструктор дал грамотную рекомендацию до начала моделирования. Наша служба моделирования во Freecad охватывает как отдельные детали прототипов, так и готовые к производству сборки, а уточнение требований к материалу на этапе составления ТЗ предотвратит дорогостоящие изменения геометрии в будущем.
Как написать четкое ТЗ на CAD-проектирование
Хорошее ТЗ на разработку CAD-модели для большинства проектов умещается на одной странице. Важные разделы: назначение детали, планируемый процесс производства, сопрягаемые детали и контекст сборки, критические размеры и жесткие ограничения, а также требуемые форматы файлов. Четкого абзаца под каждым заголовком вполне достаточно — вам не нужно составлять формальное техническое задание по ГОСТу.
Опишите, что делает деталь, прежде чем описывать, как она выглядит. «Этот кронштейн зажимает трубу с наружным диаметром 22 мм на плоской вертикальной поверхности и не должен прогибаться под боковой нагрузкой 15 Н» — это говорит конструктору, как построить геометрию для выполнения ее функции. Фраза «Я хочу U-образный кронштейн» не дает практически никакой информации о требованиях к прочности.
Умение правильно составить задание для CAD-дизайнера — это не столько формальная бюрократия, сколько предоставление нужных данных в правильном порядке. Укажите формат итогового файла заранее: STEP для механической обработки или оснастки, STL для прямой 3D-печати, исходник SLDPRT для последующего редактирования или чертеж в PDF с размерами для производства. Выходной формат влияет на внутреннюю структуру модели, и изменение требований после завершения моделирования часто означает переделку с нуля.
Форматы файлов и требования к сдаче работы
Четкое определение требований к проекту с самого начала предотвращает путаницу с объемом работ при сдаче. STL подходит для большинства задач прямой 3D-печати. STEP — универсальный формат для механической обработки, листового металла и оснастки для литья под давлением. SLDPRT предоставляет вам редактируемый исходный файл Freecad. Если вам нужны обозначения GD&T (геометрические допуски) и оформленный технический чертеж с размерами, укажите это в ТЗ — это требует дополнительного времени и должно учитываться в оценке стоимости и сроков до начала моделирования.
Заказчики, которые подготавливают материалы для проверки CAD-дизайнером с полными размерами и четким замыслом, обычно завершают проекты за один круг правок. Заказчики, начинающие работу без измерений, часто проходят через три-четыре круга, прежде чем модель совпадет с их видением. Разница почти целиком кроется в качестве первоначального ТЗ, а не в сложности детали. Если у вас есть сомнения по поводу формата файла, спросите у вашего производителя или исполнителя перед размещением заказа — они точно скажут, какой формат требуется для их оборудования.
